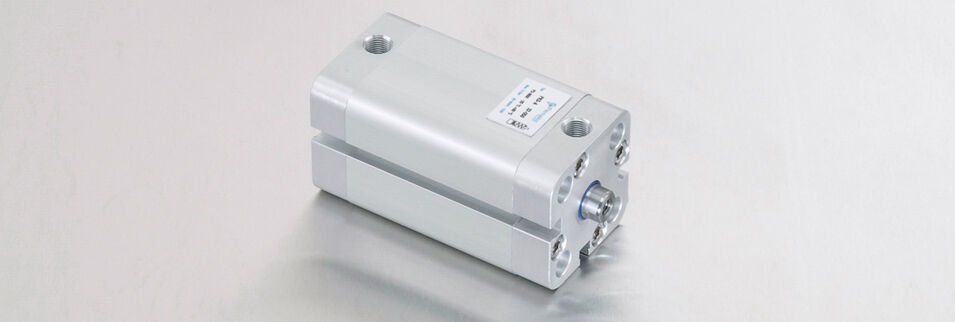

| PKS : |
KOMPAKT TEK ETKİLİ |
| |
SİLİNDİRLER (ÖNDEN YAYLI) |
|
 |
| PKS-A : |
KOMPAKT MANYETİKTEK ETKİLİ |
| |
SİLİNDİRLER (ÖNDEN YAYLI) |
|
 |
| Çalışma Akışkanı : |
Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
|
| Çalışma Sıcaklık Derecesi : |
Poliüretan (PU) : -20° C......+80° C
Viton (FKM) :-30° C......+150° C |
|
Max. Çalışma Basıncı :
|
10 Bar |
|
 |
|
| SİLİNDİR Ø |
MİL Ø |
İTME ve ÇEKME KUVVETLERİ (6Bar) |
| (mm) |
(mm) |
İtme Kuvveti (N) |
Çekme Kuvveti (N) |
| 32 |
12 |
450 |
16 |
| 40 |
12 |
708 |
23 |
| 50 |
16 |
1120 |
30 |
| 63 |
16 |
1800 |
35 |
| 80 |
20 |
2900 |
60 |
| 100 |
25 |
4520 |
100 |
 |
|
|
| STANDART DIŞI VARYASYONLAR |
| R1 |
: |
Paslanmaz Çelik Silindir Mili ( SS 304,SS 316 ) |
| R4 |
: |
Mil Ucu Somunu Paslanmaz Çelik ( SS 304 ) |
| R5 |
: |
Silindir Mili CK 45 Çelik ( Sert Krom Kaplamalı ) |
| M1 |
: |
Silindir Milinde Uzatılmış Erkek Diş |
| M3 |
: |
Silindir Mili Özel Diş Ölçüsü |
| M4 |
: |
Uzatılmış Silindir Mili |
| K1 |
: |
Max.150° C İçin Sızdırmazlık Elemanları ( Viton ) |
| K4 |
: |
Mil Keçesi Viton |
|
|
