| PKY : |

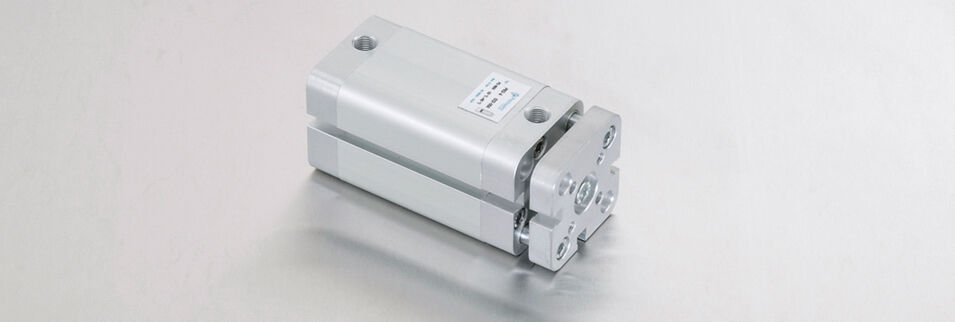

KOMPAKT DÖNMEZ MİLLİ ÇİFT ETKİLİ SİLİNDİRLER |
| |
|
|
 |
| PKY-A : |
KOMPAKT MANYETİK DÖNMEZ MİLLİ ÇİFT ETKİLİ SİLİNDİRLER |
| |
|
|
 |
| Çalışma Akışkanı : |
Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
|
| Çalışma Sıcaklık Derecesi : |
Poliüretan (PU) : -20° C.......+80° C
Viton (FKM) :-30° C.......+150° C |
|
Max. Çalışma Basıncı :
|
10 Bar |
|
 |
|
| SİLİNDİR Ø |
MİL Ø |
İTME ve ÇEKME KUVVETLERİ (6Bar) |
| (mm) |
(mm) |
İtme Kuvveti (N) |
Çekme Kuvveti (N) |
| 32 |
12 |
482 |
415 |
| 40 |
12 |
754 |
687 |
| 50 |
16 |
1178 |
1058 |
| 63 |
16 |
1869 |
1750 |
| 80 |
20 |
3014 |
2829 |
| 100 |
25 |
4710 |
4420 |
 |
|
|
| STANDART DIŞI VARYASYONLAR |
| R1 |
: |
Paslanmaz Çelik Silindir Mili ( SS 304,SS 316 ) |
| R4 |
: |
Mil Ucu Somunu Paslanmaz Çelik ( SS 304 ) |
| R5 |
: |
Silindir Mili CK 45 Çelik ( Sert Krom Kaplamalı ) |
| M4 |
: |
Uzatılmış Silindir Mili |
| K1 |
: |
Max.150° C İçin Sızdırmazlık Elemanları ( Viton ) |
| K4 |
: |
Mil Keçesi Viton |
|
|
